Výběr systému pro inteligentní dům

Výběr domácí automatizace

Nezávislost na dodavateli, otevřenost a cena řešení byla pro nás rozhodující

Výběr systému pro inteligentní ovládání domu je kritickou záležitostí. Od ní závisí, jak budete systém používat, jak komplikované (drahé) bude do něj zasahovat, jak drahá/rychlá bude náhrada v případě poruchy a v neposlední řadě jaká je vlastní cena řešení. Cena inteligentního ovládání domu je komerčně dostupná od cca dvojnásobku až klidně po desetinásobek ceny klasické elektroinstalace. V této sekci vám ukážeme náš subjektivní přehled a jak jsme to řešili u nás.



Při porovnání systémů budu uvažovat naše zadání:

Silnoproud

  • ovládání světel  - 30 obvodů - dům, zahrada, kůlna, sklep (vypínače klasické + případně bezdrátové, možnost ovládat hlasem, programově (PIR, alarm, noční režimy atp.) nebo nově přes NFC tagy
  • ovládání zásuvek - 40 obvodů - zásuvkové obvody, kuchyňské spotřebiče, rekuperace, uzávěr vody, čerpadla, (dešťovka, ČOV, zavlažování), brána, kůlna, sklep, skleník, sauna, jezírko, atd.
  • topení - el. podlahové topení - systém by měl zahrnovat regulaci - 10 obvodů
  • žaluzie/rolety - 10 obvodů
  • možnosti rozšíření v budoucnu (FVE, elektroauto)

Slaboproud

  • senzory teploty, vlhkosti, PIR - každá místnost + skleník + sklep
  • senzory výšek hladin akum. nádrží,  COv ložnicích? a jiné speciality (měření spotřeby el. energie/vody)
  • zabezpečkovačka, v budoucnu kamerový systém indoor/outdoor, PIR v zahradě a na krajích pozemku
  • možnosti neomezené rozšířitelnosti, multiplatformní podpora, otevřený systém

Níže uvádíme stručný souhrn systému, které jsme prošli a uvádíme zde naše subjektivní klady/zápory (rok 2017) a nástřel ceny. Berte to jako cenu navíc oproti klasické elektroinstalaci. Počítatejte, že v domácí automatizaci se v drtivé většině používá kabeláž do hvězdy, která je také dražší než klasická elektroinstalace.


Unipi

  • nemám osobní zkušenost, otevřený software, uzavřený hardware
  • schéma - centrální jednotka + rozšiřitelné moduly na DIN, všechno hezky v rozvaděči
  • běží na Raspberry 4 nebo na průmyslovém procesoru - možnost použít s openHAB nebo HomeAssistant je velké plus
  • nástřel ceny, co jsem našel, nenechával jsem naceňovat, brát s rezervou...

Silnoproud ~ 50 000 CZK bez DPH za materiál - moduly na DIN

  • 1x UniPi Neuron L403 - 56x relé 5A/230V - zásuvky ani čerpadla to neutáhne, musíte přes instalační relé 20A, lze připojovat LED okruhy s iniciačními proudy ve špičce až 100A? Neupečeme relé? Málo návodu od výrobce, nelze vyčíst.
  • 3x Unipi Extension xS11 - každý 12 digitálních vstupů + 13 relé, to by mohlo stacit
  • 30 klasických 230V tlačítek - jak řešit napojení? dalších 3x Unipi Extension???
  • + 1 wire pro vyřešení teploty přes DS18B20
  • + software - otevřený, lze postavit na openhab a homassistant
  • - násobně menší komunita oproti Arduino & Raspberry, hůře se hledají řešení
  • - robustnost? Co se stane pokud odejde centrální jednotka? Mít v záloze další Neuron za 15k?
  • - možnost nahradit průmyslovým Arduinem pod názvem Controllino (https://www.controllino.com/product/controllino-mega/)

Asi nejlepší konkurence ke kompetně otevřeným systémům, velmi dobrá alternativa. Cena za moduly přijatelná. Horší komunita oproti Loxone, mizivá komunita oproti Arduino & Raspberry. Multiplatformní podpora, otevřený software. Bude k dostání deska i za 15 let nebo mít po jednom kusu v záloze? Zatím málo instalačních firem, převážně se specializací na MaR než na smart home (PIR, kamery, alarm). Pokud ano, tak doporučujeme si to nastudovat a udělat co nejvíce svépomocí, abyste se v tom vyznali a nebyli na nikom závislí.


Loxone

  • nemám osobní zkušenost, velmi rozšířený a populární, otevřený
  • schéma - centrální jednotka + rozšiřitelné moduly na DIN, všechno hezky v rozvaděči, ovládání přes web rozhraní, aplikace
  • nástřel ceny, co jsem našel, nenechával jsem naceňovat, brát s rezervou...

Silnoproud ~ 100 000 CZK bez DPH za materiál - moduly na DIN

  • 1x centrální jednotka Loxone Miniserver
  • 2x Relay Extension pro ovládání světel - nevím, jak jsou na tom se skokovými proudy u LED!
  • 3x Relay Extension - zásuvky + topení (jak vypadá zapojení 3fázových spotřebičů?)
  • 2x Relay Extension ? - žaluzie (nenašel jsem, jak to řeší, asi klasickým ovládáním - motor nahoru, motor dolů (2x relay)
  • + senzory, čidla hladin, CO2 - vše dostupné, ale cenově už jsme mimo
  • + software - otevřený (zdarma)
  • - jste schopni to od podlahy naprogramovat svépomocí? Dokumentace?

Pokud komerční řešení tak asi toto, cena za silnoproud vysoká. Slaboproud od Loxone - cena také vysoká, možnost kombinovat s non-Loxone HW - Quido atd. Multiplatformní podpora, otevřený systém, solidní komunita - škoda že zatrhli diskusní fórum. Z hlediska počtu instalací pravděpodobně bude podporován velmi dlouho. Díky popularitě aktuálně velký nedostatek lidí.


Tecomat Foxtrot

  • nemám osobní zkušenost, zamlouval se nám český původ
  • schéma - centrální jednotka + rozšířitelné moduly na DIN, všechno hezky v rozvaděči, ovládání přes web rozhraní, připadně aplikace
  • nástřel ceny z ceníku 2013, co jsem našel, nenechával jsem naceňovat, brát s rezervou

Silnoproud ~ 64 000 CZK bez DPH za moduly na DIN

  • 1x centrální jednotka CP-1000
  • 3x C-OR-0011M-800 modul pro ovládání světel (rovnou inrush kvůli LED)
  • 6x C-OR-0008M - zásuvky + topení (jak vypadá zapojení 3fázových spotřebičů?)
  • 2x C-JC-0006M - žaluzie
  • + senzory, čidla hladin, CO2 - vše dostupné, ale cenově se už při počítání dostáváme ke 100 000 CZK bez DPH
  • + software jak koukám je licencován  - předpokládám další desítky tisíc za licence

Pěkně našlápnuto, cena za silnoproud v rámci možností OK. Slaboproud pro hobby nasazení doma není cenově přijatelná alternativa. Není multiplatformní podpora, uzavřený systém, prakticky žádná komunita. Pro rodinný dům a investici na 20+ let pro mě s velkým otazníkem.


Haidy

  • (2023) nelze dohledat web, ukončení činnosti?
  • nemám osobní zkušenost
  • schéma - využívá Teco - viz výše
  • ovládání otevřeným Haidy Home - přes webové rozhraní, cenu samotného SW nevím, prakticky se ale dostaneme tam, kde Teco, spíš výše
  • málo zdrojových informací pro provedení svépomocí

Řešení mě nezaujalo, cena za silnoproud HW postavený na Teco viz výše. Slaboproud zřejmě dost vysoko jako u Teco. Prakticky žádná komunita. Pro rodinný dům a investici na 20+ let pro mě s velkým otazníkem.


Fibaro, Z-Wave, ZigBee, Tuya, Shelly a podobné bezdrátové systémy

  • neřeší automatizaci na úrovni rozvaděče, alespoň jsem takovou aplikaci nenašel.
  • využití na chatách a v stávajících objektech kde není kabeláž do hvězdy
  • jako doplňek ke komplexní automatizaci OK - vždy někde zapomenete natáhnout kabel :)
  • stavět na tom od podlahy kompletní automatizaci s otázníkem - rušení, stabilita, napájení -> tady opravdu platí kabel je kabel



Nakonec náš vítěz open source projekt!

Po dlouhém hledání, ještě před vlastní stavbou jsem narazil na projekty Domoticz a OpenHAB a vyzkoušel je nainstalovat. Zalíbil se mi druhý zmiňovaný a zkusil jsem si na stole v podnájmu zapojit Raspberry s OpenHAB a přes MQTT posílat dotazy na Arduino a zpět s jedním čidlem teploty a jednou žárovkou. A bylo rozhodnuto...

OpenHAB je německý svobodný software poskytující jednotné prostředí pro ovládání obrovské škály zařízení. Je napsaný v Javě a nativně je dostupný přes webové rozhraní. Rozjedete ho na jakémkoliv PC, notebooku, ARM. Nejlépe se na to hodí miniPC - konkrétně Raspberry Pi ala "malina" s odběrem cca 5W. Existují k němu samozřejmě i aplikace na iOS, Android atp. Webová aplikace ale bohatě postačuje. Má množství vazeb umožňujících komunikovat s Loxone, KNX atd. a tyto systémy doplňovat. OpenHAB je kompletně "intranet of things" to znamená nevyžaduje připojení k interneru pro lokální běh. Updaty vychází v rozumné frekvenci -> výhodou je velmi vysoká stabilita OpenHAB.

Home Assistant je holandská alternativa která za posledních 5 let předčila komunitou nekolikrát i projekty jako OpenHAB. Je napsán v jazyce Python a teší se poměrně velké oblibě. Nativně velmi dobře komunikuje a páruje protokoly jako Z-Wave, Zigbee, Tuya s Googlem, Amazonem atp. Migrace z OpenHAB 3 do Home Assitant (rok 2022) není žádna sranda, neobejdete se bez znalosti psát entity a automatizaci do .yaml souborů. Některé pokročilejší věci z programového hlediska jsou mnohem snažší v OpenHAB. Home Assistant má ale větší komunitu a mnohem více různých pluginů a zařízení s kterými komunikuje.

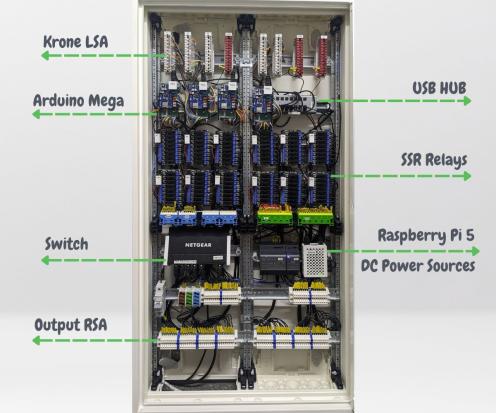

Ať už zvolíte OpenHAB nebo Home Assistant, jakožto centrální mozek, musíte jej nakombinovat s nějakým hardware. Můžete použít něco z komerčních zařízení ze seznamu zde. V rozvaděči se nám osvědčilo propojit Raspberry s mikrokontrolerem Arduino Mega. Pomocí Arduina pak ovládat výstupy na SSR relátkách na 5V. Tyto "hobby" relátka pak spínají profesionální instalační relé v silnoproudé části instalace, které jsou všechny stavěny na zátěž až 20A a je možné použít i třífázové relé. Bohužel zatím kvůi ceně elektromagnetické. Pro běžného okresního elektrikáře by neměl být problém zapojit instalační relé. Pro domácího uživatele - je slaboproud a ovládání plně pod jeho kontrolou. V kapitolách DIY Smart Home tohoto blogu sepíšeme schéma zapojení, náhled projektu, postup instalace a pokusíme se vám nabídnout podrobnou kuchařku, jak na to.



Závěrem

Programátorů je málo. Bude jich čím dál méně (vzhledem  k poptávce). Domácí automatizace svépomocí vám dává plnou moc a soběstačnost nad vlastním domem/bytem. Není to pouze otázka jednorázové instalace. V průběhu bydlení se budou vaše potřeby měnit a s tím se budou měnit i požadavky na logiku domu. Nové technologie, přestavby, fotovoltaika. Opravdu chcete kvůli každé drobnosti volat certifikovaného technika? Mnoho se zde naučíte a velmi ušetříte. Já nejsem ani nikdy nebudu dobrý programátor, na to musí mít člověk předpoklady. Označuji se za "lepiče" kódu a s touto dovedností jste schopní zopakovat jakékoliv řešení, které už někdo před vámi vymyslel. Já jsem kombinoval postupy ze třech zahraničních blogů, abych dosáhl zase jiného komplexního systému. Buďte trpěliví, přemýšlejte, dbejte na bezpečnost a nepouštějte se do šíleností. Vždy můžete své nápady konzultovat s certifikovaným elektrikářem. Tento blog je příkladem jiné, otevřené a nezávislé cesty s použitím čistě otevřeného kódu a co nejotevřenějšího hardware. Kdo máte zájem tak hurá do toho ...
